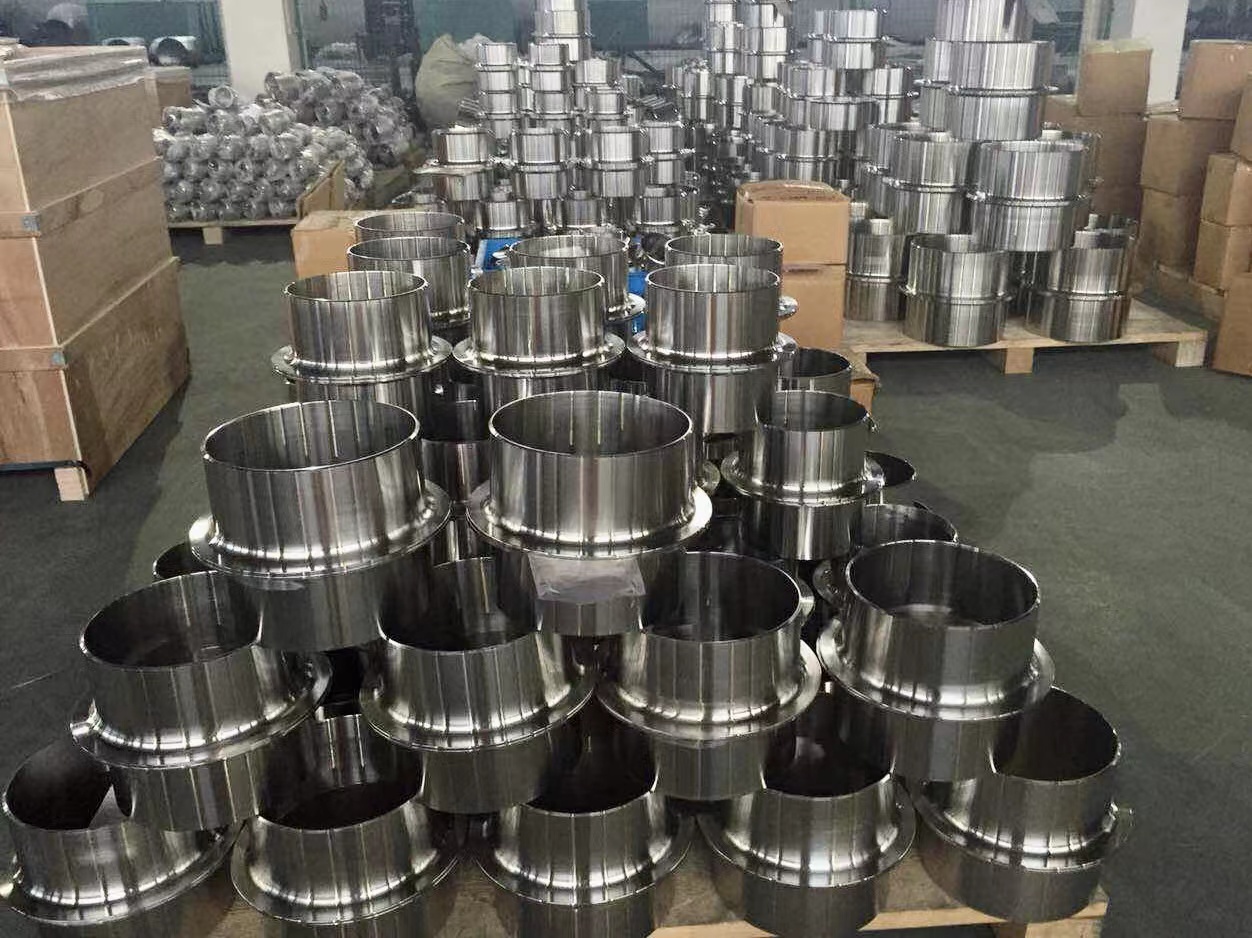

不銹鋼翻邊
Stub End 作為一種對焊配件，它與搭接法蘭匹配工作。不銹鋼短管端和搭接法蘭配合使用，有效降低管道維護成本。在不銹鋼管道系統或高級系統中，我們可以選擇帶有不銹鋼短管端的低級搭接法蘭作為法蘭連接的替代方法，而不是對焊法蘭，有效降低制造成本。
不銹鋼短管端可以由無縫和焊接管或不銹鋼板制成，它本質上是一根管子——一端帶有法蘭，另一端準備焊接到具有相同孔徑和壁厚的管道上。因此，客戶在訂貨時應注明管材的SCH/厚度。
不銹鋼短管端的類型不銹鋼翻邊
Stub End 有三種不同的類型——A 型、B 型、C 型，它們按不同的“R”分類——圈角。但在實際工作中，“A型”是常見的類型，因?yàn)樗菍ｉT與搭接法蘭配套的。
- A型：為匹配標準搭接法蘭，如果客戶沒有具體說明，則為默認類型。
- B型：Stub End B型主要用于滑動法蘭和支撐法蘭，其搭接角與“A型”不同。
- C型：可與搭接法蘭或套接法蘭一起使用。但這不是常見的類型，航銳主要提供“Type A”和“Type B”存根端。
長模式和短模式
- 短模式也稱為 MSS-A 存根端。與長花型相比，它是短管，但搭接尺寸和厚度相同。如果訂單不具體，我們將向客戶報價短模式。
- Long Pattern 類型也稱為 ASA-A stub end。它是更長的管道，可用于高壓等級的較大法蘭。
- 長型和短型短管端都是 ASME B16.9 和 MSS SP-43 中用于搭接法蘭的標準產品。
搭接法蘭短截頭的制作

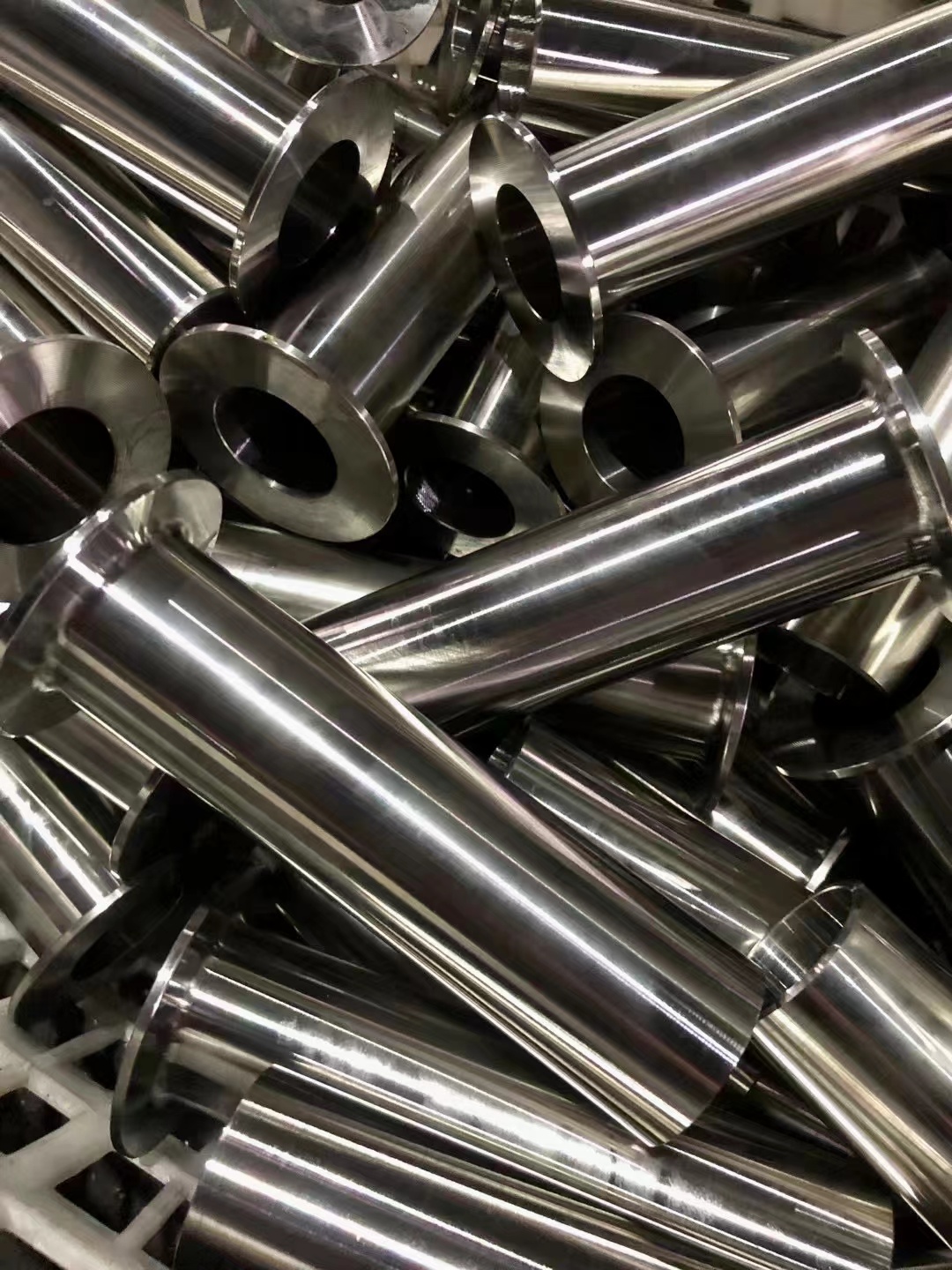

不銹鋼短管端由冷成型機從管子上壓制而成，可以是無縫的或焊接的。搭接采用液壓機多次壓緊，一般短管端面加工，短管端成本高于不銹鋼彎頭。
搭接法蘭短端材料
我們的短端是不銹鋼、雙相鋼 2205 (DSS) 和超級雙相鋼 2507 (SDSS)、Inconel 合金、Hastelloy C276、蒙乃爾 400、Incoloy 800、銅合金、鈦合金等。我們不能做 WPB 的短端和其他碳鋼。
- 不銹鋼：A403 304/L、304H 310S、310H 316/L、316Ti、316H 317/L 321/H 347/H S31803 S32750 904L 254SMO (S31254)
- 雙相鋼和超級雙相鋼：A815 UNS S31803、S32205、UNS S32750、S32760
- 鎳基合金：Alloy 200、Alloy 20、Monel 400、K500、Inconel 600、625、Incoloy 800、800H、800HT、825、合金20、合金28、哈氏合金C22、C276等。

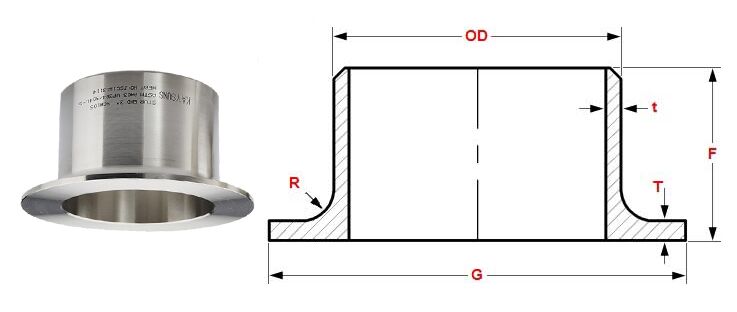

根據 ASME B16.9 / MSS SP-43 的短管端尺寸
|
NPS |
OD |
T |
G |
F |
R
|
R
|
|
1/2 |
21.3 |
2.11 |
34.9 |
50.8 |
3.05 |
0.76 |
|
3/4 |
26.7 |
2.11 |
42.9 |
50.8 |
3.05 |
0.76 |
|
1 |
33.4 |
2.77 |
50.8 |
50.8 |
3.05 |
0.76 |
|
1? |
42.2 |
2.77 |
63.5 |
50.8 |
4.83 |
0.76 |
|
1? |
48.3 |
2.77 |
73 |
50.8 |
6.35 |
0.76 |
|
2 |
60.3 |
2.77 |
92.1 |
63.5 |
7.87 |
0.76 |
|
2? |
73 |
3.05 |
104.8 |
63.5 |
7.87 |
0.76 |
|
3 |
88.9 |
3.05 |
127 |
63.5 |
9.65 |
0.76 |
|
3? |
101.6 |
3.05 |
139.7 |
76.2 |
9.65 |
0.76 |
|
NPS |
OD |
T |
G |
F |
R
|
R
|
|
4 |
114.3 |
3.05 |
157.2 |
76.2 |
11.18 |
0.76 |
|
5 |
141.3 |
3.40 |
185.7 |
76.2 |
11.18 |
1.52 |
|
6 |
168.3 |
3.40 |
215.9 |
88.9 |
12.7 |
1.52 |
|
8 |
219.1 |
3.76 |
269.9 |
101.6 |
12.7 |
1.52 |
|
10 |
273.1 |
4.19 |
323.9 |
127 |
12.7 |
1.52 |
|
12 |
323.9 |
4.57 |
381 |
152.4 |
12.7 |
1.52 |
|
14 |
355.6 |
4.78 |
412.8 |
152.4 |
12.70 |
1.52 |
|
16 |
406.4 |
4.78 |
469.9 |
152.4 |
12.7 |
1.52 |
|
18 |
457.2 |
4.78 |
533.4 |
152.4 |
12.70 |
1.52 |
|
20 |
508 |
5.54 |
584.2 |
152.4 |
12.70 |
1.52 |
|
24 |
609.6 |
6.35 |
692.2 |
152.4 |
12.7 |
1.52 |
存根端的優勢
降低法蘭接頭的總成本：
一般短管端的材料與管道相同，但搭接法蘭的等級較低，那么我們可以獲得更輕的產品和管道工程的經濟預算來代替沉重的WN法蘭。 例子：
對于超級雙相 2507 管道，不使用完整的 A182 F53 對焊法蘭， SAF 2507 短管端和不銹鋼搭接法蘭的組合 將完成相同的工作，但 SAF 2507 材料的總重量將是更低，成本也更低。
從本質上講，短管端可以最大限度地減少不銹鋼、雙相和鎳合金管道中高級材料的重量，從而節省成本。當然，法蘭的直徑和等級越大，節省的費用就越高！
便于管道的安裝
管子與短管端部焊接后，搭接法蘭仍可在管子上轉動，簡化配對法蘭螺栓孔的對位，安裝更方便。
如何訂購
當您想要報價時，請清除信息：
短或長圖案 + A 或 B 型 + SCH/壁厚 + 尺寸 + 材料 + 標準 + 訂購數量
例如，您想為您的系統購買 100 個短管端，管道為 8” SCH40S，長型，不銹鋼 316L，管道設計符合 ASME，因此描述為：
短尾端，長型，A 型，8" x SCH40S，A403 WP316L，ASME B16.9，100PCS
如果您有任何問題，請隨時與我們聯系。
